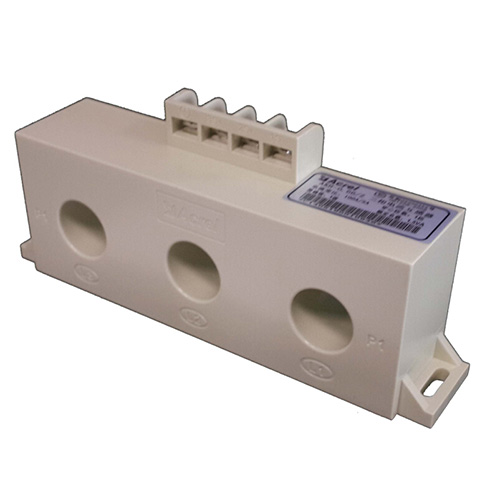

AKH-0.66/Z 型三相组合式电流互感器

三相一体式电流互感器

一次电流范围：5-1250A

二次电流范围：5A/1A

电缆孔径：Φ10、Φ15,、Φ20、Φ35

说明书下载在线咨询

产品简介
技术参数
型号说明
产品尺寸
产品报价

功能：

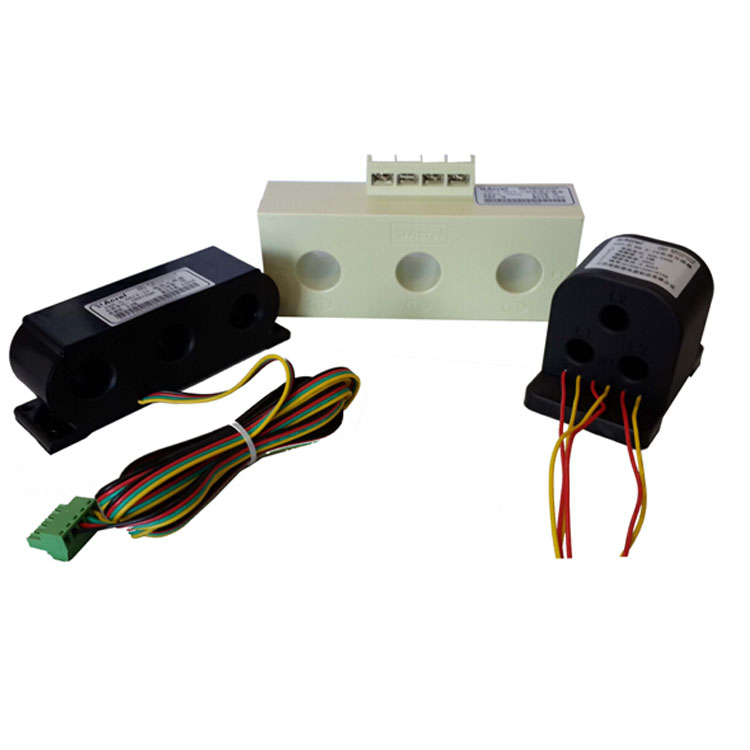

AKH-0.66 Z型系列三相导轨式电流互感器产品外形美观，接线方便。外壳材料可选用曾强尼龙、PPT、透明聚碳酸酯、阻燃PC/ABS合金，作为交流电流信号采集元件，一般与AMC16、PZ-3O0配套使用，可减小电流互感器安装空间和接线的烦琐，为用户降低成本。

应用范围：

组合式CT三相一体，用于小空间配电柜。

订货范例：

具体型号：AKH-0.66/Z-3*Φ20

技术要求：100A/5A 1级 1.5VA 1匝

通讯协议：无

辅助电源：无

◆ AKH-0.66/Z-10型电流互感器

规格

额定电

流比

准确级

穿心

匝数

母排规格(mm)/根数

电缆最大

外径(mm)

安装方式

0.2级

Z-10

50A/25mA

10Ω

Φ10

导轨式

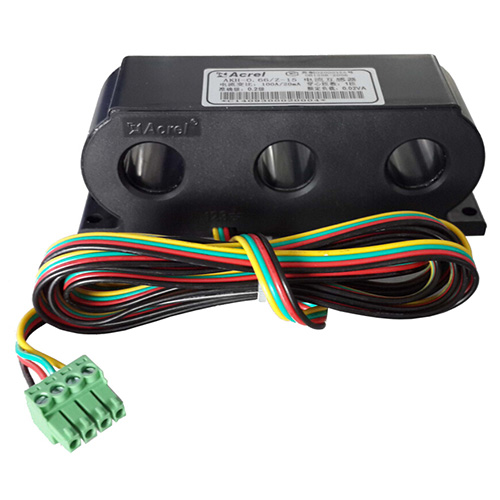

◆ AKH-0.66/Z-15型电流互感器

规格

额定电

流比

准确级及相应额定负荷

穿心

匝数

电缆最大

外径(mm)

0.2级

Z-15

100A/20mA

10Ω

Φ15

◆ AKH-0.66/Z-20型电流互感器

规格	额定电流比	准确级及相应额定负荷（VA/Ω）		电缆最大外径(mm)
规格	额定电流比	0.5级	1级	电缆最大外径(mm)
Z-3×Φ20	5-100/5A		1.5VA	Φ20
	150/5A	1.5VA
	200/5A	2.5VA
	5-100/1A		1.5Ω
	150/1A	1.5Ω
	200/1A	2.5Ω
	5-200A/50mA	0.5VA
