ARTM系列电气接点在线测温装置

ARTM系列电气接点在线测温装置


ARTM系列电气接点在线测温装置适用于高低压开关柜内电缆接头、断路器触头、刀闸开关、高压电缆中间头、干式变压器、低压大电流等设备的温度监测,防止在运行过程中因氧化、松动、灰尘等因素造成接点接触电阻过大而发热成为安全隐患,提高设备安全保障,及时、持续、准确反映设备运行状态,降低设备事故率。

  • 产品简介
  • 技术指标
  • 配置方案
  • 外形尺寸
  • 产品报价

功能:

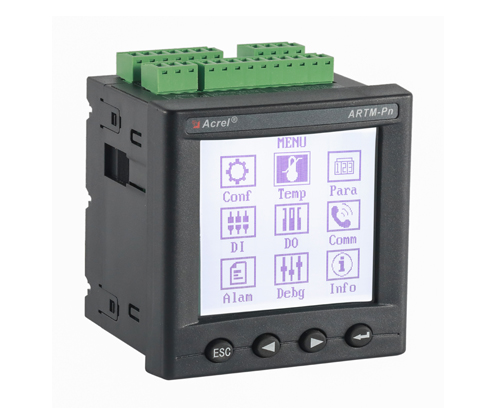

ARTM-Pn无线测温装置:ARTM-Pn无线测温装置可以单独安装在高压柜、低压抽屉柜内,每台装置可以接收18个传感器的数据,传感器型号可选配ATE100、ATE200、ATE300。装置带有一路485接口,可将采集到的温度数据上传到监控中心。

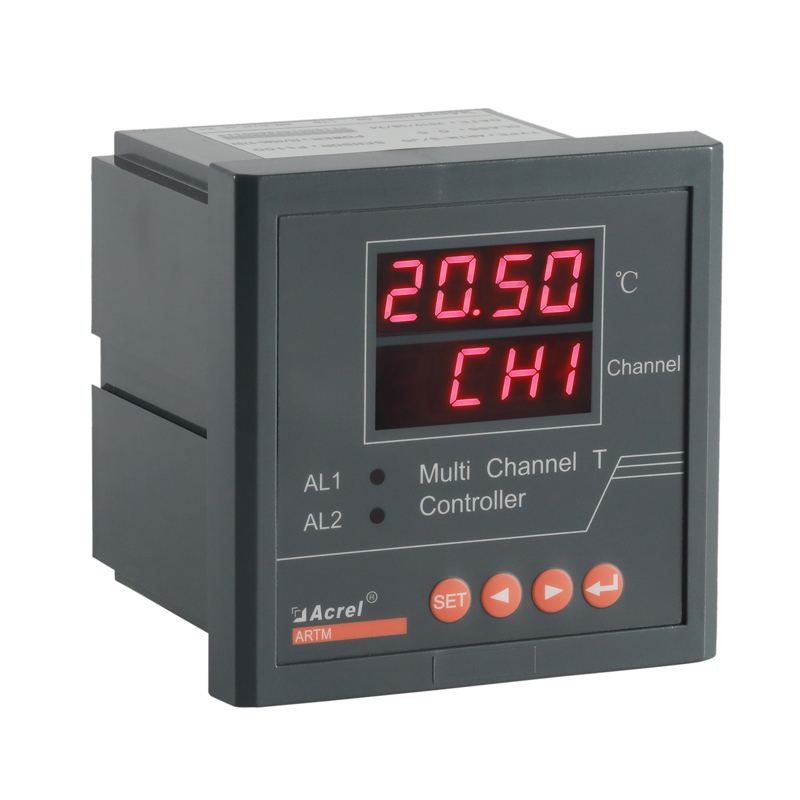

ARTM8温度巡检仪:ARTM系列温度巡检测控仪适用于一路或多路温度的测量和控制,主要应用于火电厂、水电站等场合的温度巡检测量及控制。测量8通道Pt100温度,也可以屏蔽其中任意通道。每一通道温度测量对应2段报警,继电器输出可以任意设置报警方向及报警值。
无线测温集中采集触摸屏:无线测温触摸屏可以嵌入式安装在高压柜、低压抽屉柜内,每台装置可以接收240个传感器的数据,可与ATE100、ATE200、ATE300三种传感器选配使用。装置带有一路485接口、可选配一路以太网口,可将采集到的温度数据上传到监控中心。

应用范围:

适用于高低压开关柜内电缆接头、断路器触头、刀闸开关、高压电缆中间头、干式变压器、低压大电流等设备的温度监测。

订货范例:

技术要求:1面高压柜内断路器触头6点、母排3点无源无线测温
辅助电源:AC/DC 220V
显示方式:单独无线温度显示
综上所述,确定型号为:无线测温装置:ARTM-P9-300,1台;无线测温传感器:ATE300,9个

订货范例:

技术要求:10面高压柜内断路器触头6点、母排3点无线测温
无线传感器要求:电池供电、无线
显示方式:集中无线温度显示
综上所述,确定型号为:无线测温集中触摸屏:AARTM-7062HT-4(HI),1台;无线测温传感器:ATE200,90个;无线测温收发器:ATC200,10个

订货范例:

技术要求:10面高压柜内断路器触头6点、母排3点无线测温
无线传感器要求:无源无线
显示方式:集中无线温度显示
综上所述,确定型号为:无线测温集中触摸屏:ARTM-7062HT-4(HI),1台;无线测温传感器:ATE300,90个;无线测温收发器:ATC400,1个;电源模块:ARTM-KDYA-DG30-24K,1个。


  1)高低压柜内电气接点无线测温(单柜就地显示)

  a. 配置方案



  b. 安装实例




  2)高低压柜内电气接点无线测温带操显功能(单柜就地显示)

  a. 配置方案




  b. 安装实例




  3)高低压柜内电气接点无线测温(不需要就地显示)

  a. 配置方案

  a.1 集中式(ATC450-C)




  b. 安装实例




  4)高低压柜内电气接点无线测温(集中就地显示)

  a. 触摸屏搭配 ATC450-C




  b. 触摸屏搭配 ATC600




  d. 安装实例




  5)配电室集中监测

  a. Acrel-2000T/A 搭配 ATC450-C




  b. Acrel-2000T/A 搭配 ATC600




  d. Acrel-2000T/B 配电室集中监测




  6)低压电气接点有线测温、变压器绕组测温

  a. 配置方案




  b. 安装实例


外形尺寸

安装示意

现场安装图
