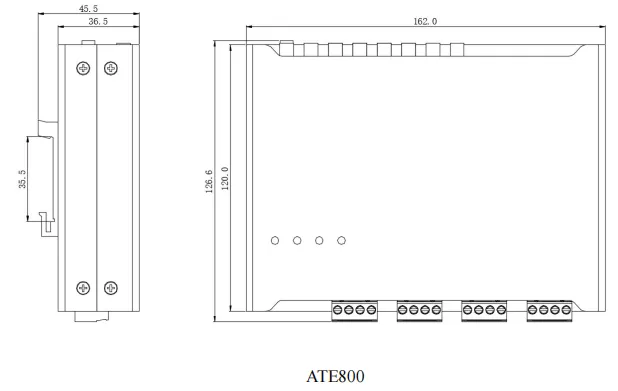

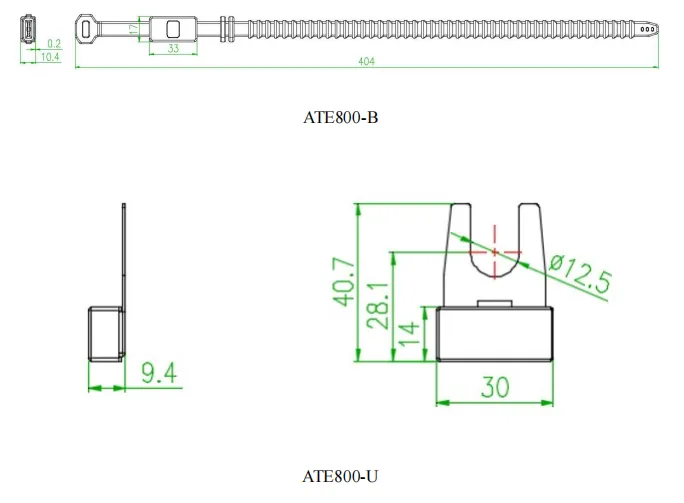

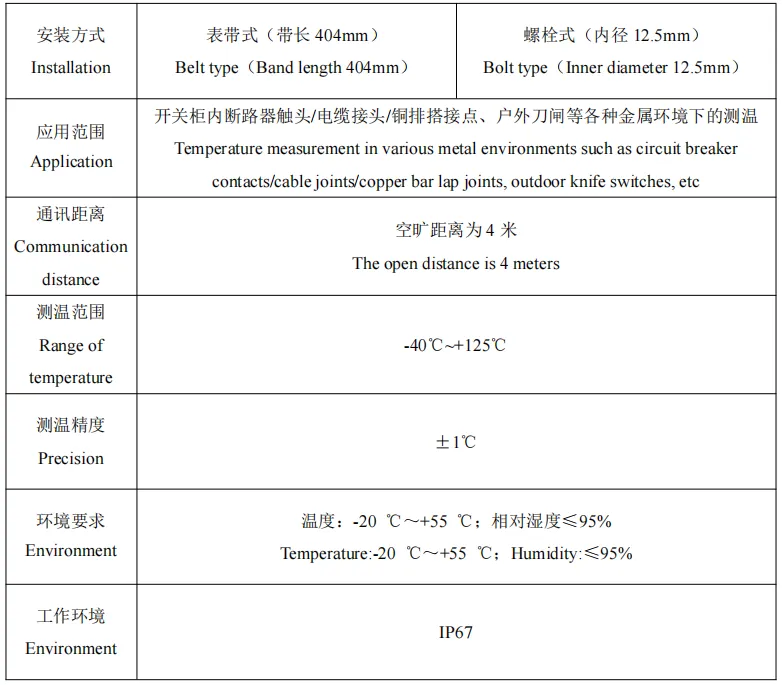

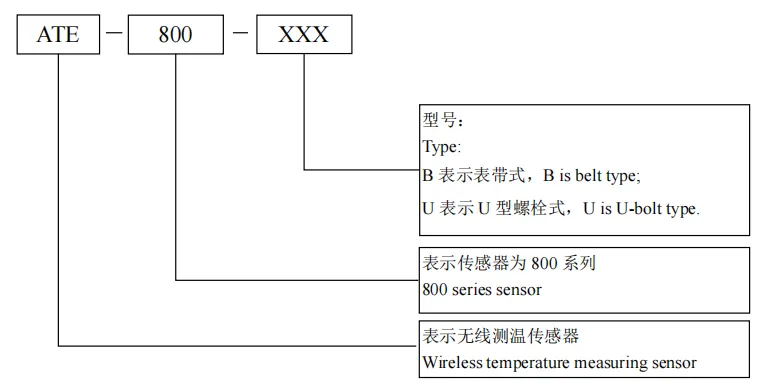

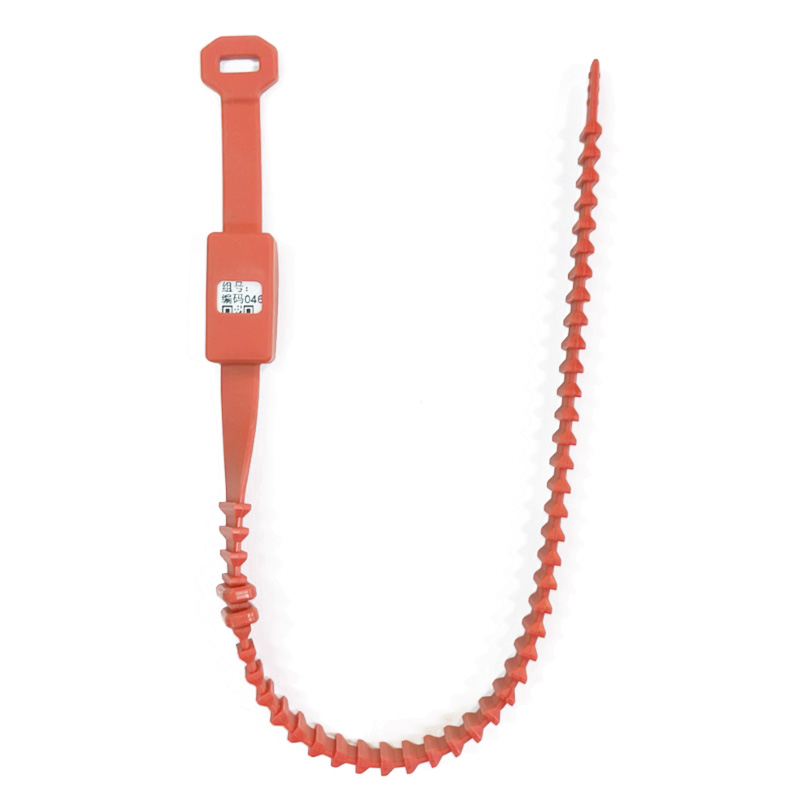

1）ATE800外形尺寸

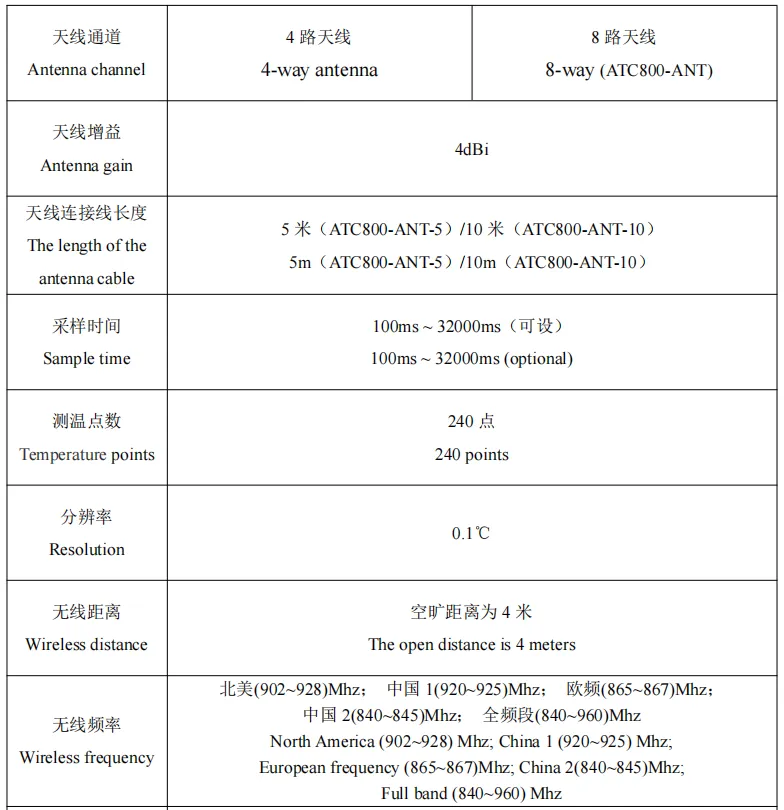

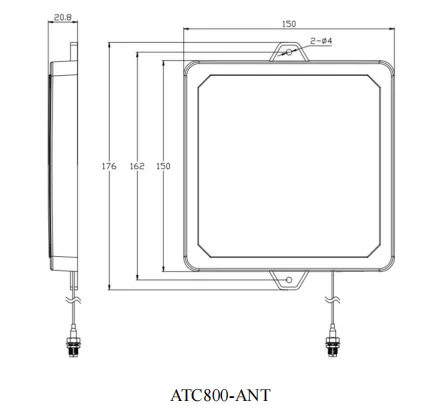

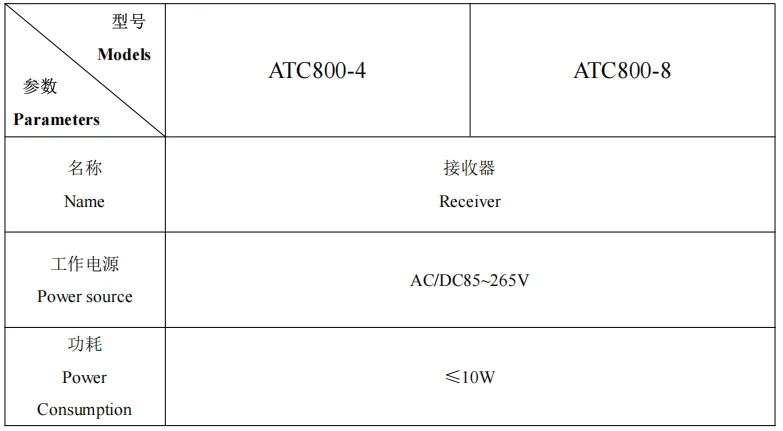

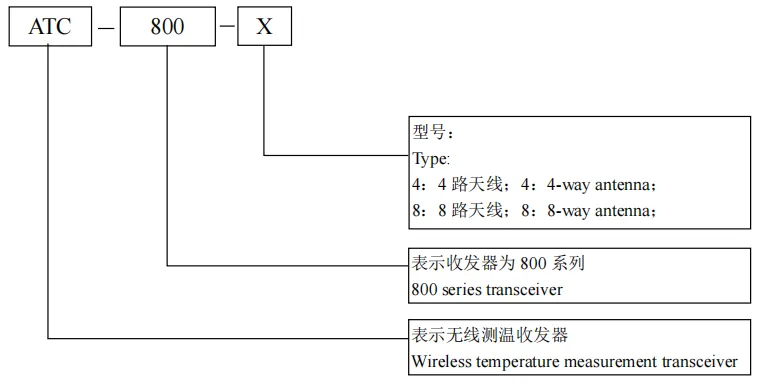

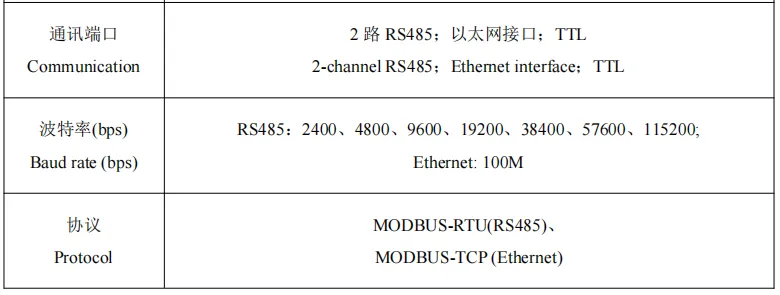

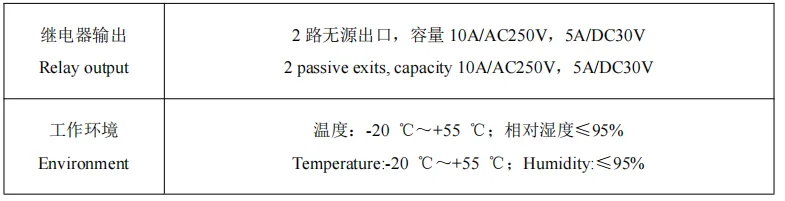

2）ATC800外形尺寸

1）中压断路器触头测温安装说明

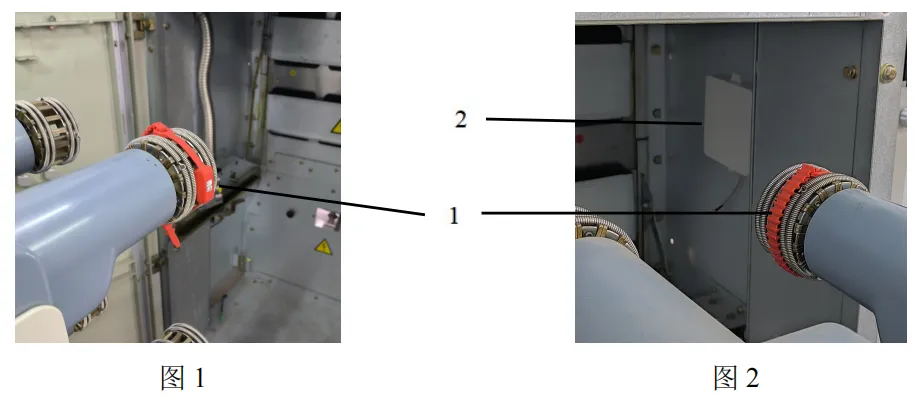

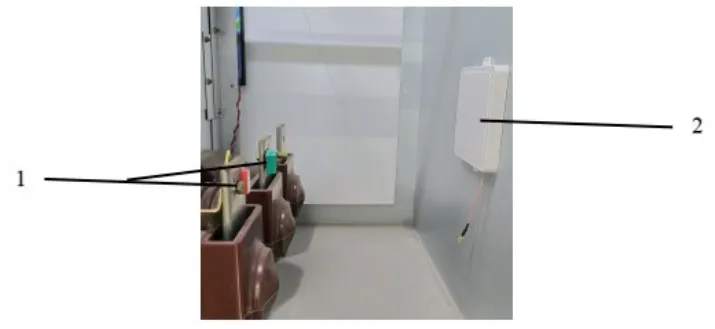

       传感器主体与接收器天线在断路器室的安装位置如下图所示，图 1 为传感器主体在断路器动触头的安装位置，图 2 为传感器与天线的安装位置，其中 1 为传感器主体，2 为天线。当天线安装在断路器室的右侧柜壁时，传感器主体的方向要朝向天线位置，如图 1 所示，保证传感器主体与天线的方向处于面对面状态。

2）中压母线室铜排测温安装说明

      传感器与天线在进线母排室的安装位置如下图所示，1 为传感器主体的位置，2 为天线的位置，保证传感器主体与天线处于面对面的位置。

 注意事项：以上两个安装位置为典型场景，在其他应用场景也要保证传感器主体贴紧金属表面，传感器主体与接收器天线处于面对面的位置。
