铁塔基站多回路计量仪表

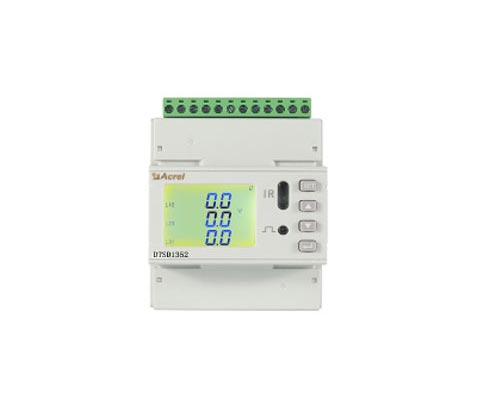

DTSD1352-4S导轨式多回路电力仪表

DTSD1352 - 4S系列导轨式多回路电力仪表主要用于多个三相回路的全电参量测量,可同时接入4个三相回路或12个单相回路的电流输入。可直接或间接测量电压电流、功率、功率因数、相角、不平衡度、谐波等参数。
  • 产品简介
  • 技术指标
  • 外形尺寸
  • 应用举例
  • 产品报价

功能:

DTSD1352 - 4S系列导轨式多回路电力仪表主要用于多个三相回路的全电参量测量,可同时接入4个三相回路或12个单相回路的电流输入。可直接或间接测量电压电流、功率、功率因数、相角、不平衡度、谐波等参数。

具体功能如下:

  • 4 路三相或 12 路单相回路全电参量测量,电流互感器外置;
  • 监测各相电压/电流、零序电流、频率;
  • 监测各相功率、总功率(有功、无功、视在);
  • 监测各相功率因数、总功率因数;
  • 监测电压/电流相角、白压/电流不平衡度;
  • 监测电压、电流总谐波及 2-31 分次谐波;
  • 当月和上月的电压、电流、功率极值记录;;
  • 最大电流、最大功率需量和实时电流、实时功率需量;
  • 200 条事件记录,记录DIDO的动作情况;
  • 支持过压、过流、断相、DI联动等报警输出;
  • 4时区14时段的费率设置;
  • 四象限电能,12个月复费率电能统计;
  • 31天四象限和复费率电能冻结,正反向电能计量;
  • 四路无源开关量输入、两路有源开关量输入、一路开关量输出、RS485通讯;
  • 两路无源开关量输入、两路开关量输出、RS485通讯;
  • 四路无源开关量输入、两路有源开关量输入、一路开关量输出与两路无源开关量输入、两路开关量输出只能2选1。

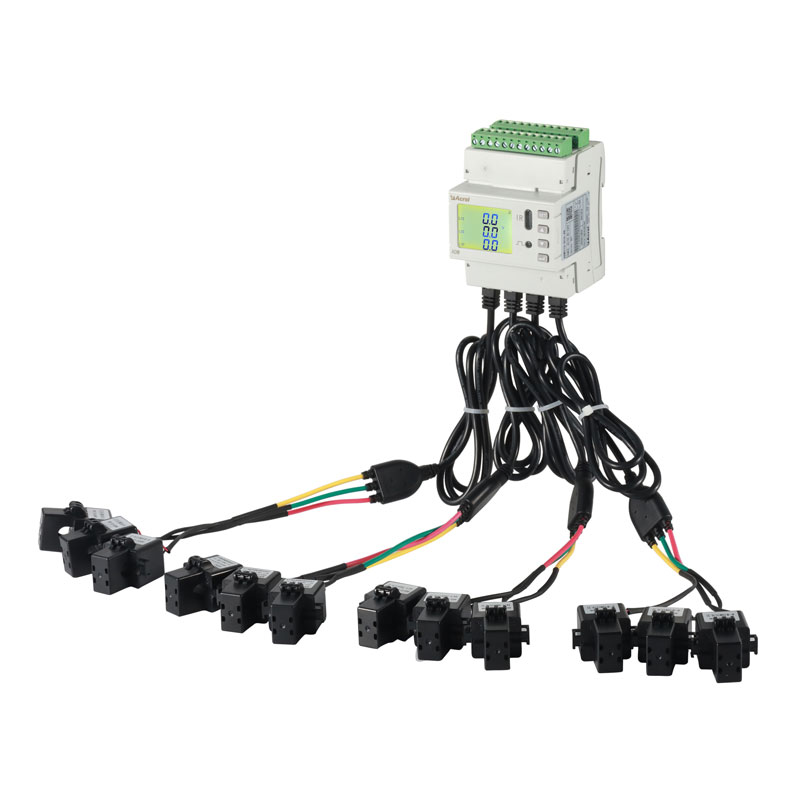

DTSD1352-4S 配套电流互感器


DTSD1352-4S尺寸图

DTSD1352-4S模块尺寸

DTSD1352-4S(2DI2DO)模块正面接线端子                                           DTSD1352-4S(2DI2DO)模块反面接线端子

DTSD1352-4S(6DI1DO)模块正面接线端子                                           DTSD1352-4S(6DI1DO)模块反面接线端子

应用举例

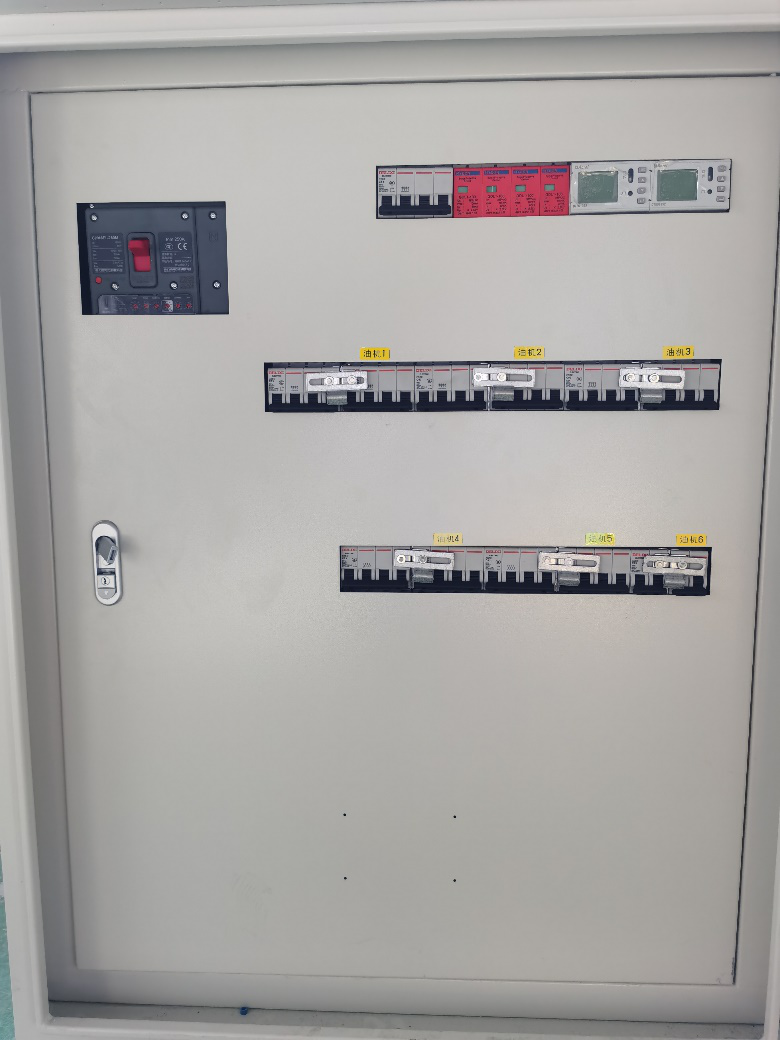

某基站现场使用实例如下:
