APM系列网络电力仪表

APM5系列网络电力仪表

功能

全电参量测量(I、U、kW、kvar、kWh、kvarh、Hz、cos);

四象限电能、分相电能、视在电能;实时需量及最大需量;

电参量本月极值和上月极值;电压电流不平衡度;

电压电流相角;总谐波及2-63次分谐波;

电压波峰系数、电话波形因子、电流K系数、矢量图、电压电流波形;

最近128条DIDO记录;

精度

电压、电流和功率:0.2级

有功功率:0.5级;无功功率:1级

脉冲输出

输出方式:集电极开路的光电耦合器脉冲;

脉冲常数:10000imp/kWh(默认)

功耗

电压、电流:功耗:< 0.5VA

辅助电源:功耗≤15VA

启动电流: 0.1%

  • 概述
  • 技术参数
  • 功能以及组网图
  • 外形尺寸
  • 接线示意图
功能
APM5系列网络电力仪表按照IEC国际标准设计,具有全功率测量、功率统计、电能质量分析(包括谐波、间谐波、闪变)、故障记录功能(包括电压暂升暂降中断、涌流等记录)、事件记录功能和网络通信等功能。主要用于电网中供电质量的综合监测。

应用范围
适用于电力系统、工矿企业、公用设施、智能大厦等需要电力监控的场合。

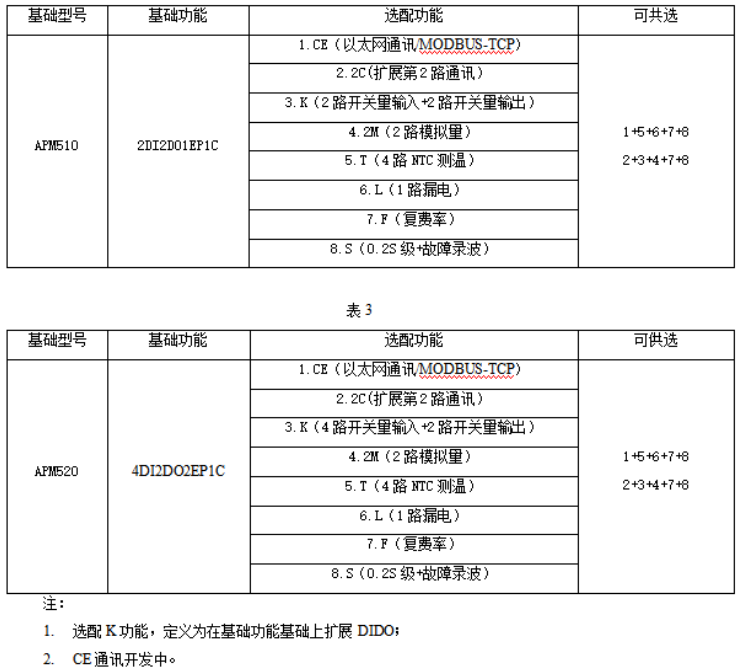

订货范例
具体型号:APM510
技术要求:输入相电压AC220V;输入电流比200A/5A;接线方式三相四线;准确度0.5S级
通讯协议:RS485接口 Modbus/RTU协议
辅助电源:AC/DC220V

功能

组网图
